产品详情
产品特点
采用先进的工业设计理念

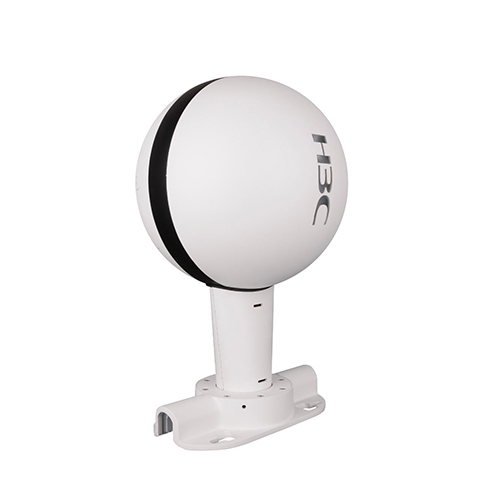

WA5600X系列产品采用完美球形设计，有效提升了城市形象，契合了用户对无线城市、景区等室外无线设备美观度日益增长的要求。
专业一体化融合定制线缆
随着室外无线建设覆盖的普及，对设备的端口数量要求较多，在增加端口数量的同时，整体安装的美观度、便捷性确遭遇了极大的挑战，WA5600X系列产品采用32针脚专业一体化线缆，将以太端口、Console端口等融合为一体，设备对外只有一个接口，极大的降低了设备安装的复杂度，同时线缆数量的减少也提升了设备安装后美观度差的问题。
支持内置蓝牙功能
WA5600X产品采用内置蓝牙技术，可支持10米的远距离Console功能，避免设备检修过程中登杆、插线的额外安装工人投入，减少用户排障难度，同时支持iBeacon摇一摇的特性。
内置GPS功能
WA5600X系列产品业界首次采用以地图基础的运维管理理念，用户可实时了解当前场景，如无线城市、园区等场景的无线覆盖，网络建设情况一目了然，将无线覆盖、人流和地图实时联动，数据呈现更直观、更具现实意义。
支持对物联网业务的扩展
WA5600X支持对Zigbee、RFID等全制式物联网协议的扩展，可对空气传感器、PM2.5传感器、垃圾桶等无线城市、景区场景下基础设施及园区网中手环、一卡通等物联网终端进行管理，将物联网和WLAN数据进行联动，根据用户需求定制化相应的业务。
实现智能千兆云接入和优质的无线网络TCO
WA5600X系列AP遵从802.11ac wave2协议标准，采用三射频设计，单射频能提供最高1733Mbps的无线接入速度，整机最高速率达3000Mbps，实际用户性能是相同环境下802.11n产品的3倍左右。通过内置集成智能射频覆盖优化技术，可以有效地从覆盖范围、接入密度、运行稳定等方面提供更高性能的移动云接入服务并协助用户实现优质的无线网络TCO(总拥有成本/Total Cost of Ownership)。
实现多终端同时通信，突破无线传统竞争弊端
H3C WA5600X系列产品支持MU-MIMO技术，MU-MIMO是802.11ac Wave 2的最重要特性，通过MU-MIMO技术可实现AP同
时刻向多个终端发送数据，突破统无线网络的空口竞争问题，无线频谱资源利用率成倍提升，有效接入用户数得到了极大的提高，
有效减少无线网络的部署开销，提升高密度用户情况下的用户体验。
提供本地转发功能
当WA5600X系列AP(Fit模式)通过广域网方式转发时，无线接入设备部署在分支机构，而无线控制器部署在总部，所有用户数据由无线接入设备发送到无线控制器，再由无线控制器进行集中转发，导致转发效率低下。WA4320 X系列AP可将数据报文在无线接入设备上直接转化为有线格式的报文，使得数据报文不经过无线控制器，而是在本地进行转发，大大提高了转发效率。
支持IPv4/IPv6双协议栈(Native IPv6)
WA5600X系列AP全面支持IPv6特性，设备实现了IPv4/IPv6双协议栈。无论原有有线网络是IPv4还是IPv6，都可以自动地与WX系列控制器进行注册提供WLAN服务，不会成为网络中的信息孤岛。
提供EAD无线接入
终端准入控制(EAD，End user Admission Domination)解决方案从控制用户终端安全接入网络的角度入手，整合网络接入控制与终端安全产品，对接入网络的用户终端强制实施企业安全策略，通过与安全策略服务器的联动，可以对感染病毒或存在系统漏洞等不合格的无线客户端进行下线、隔离、提醒或监控等多种方式的处理，只有无线客户端符合相应的安全策略之后才允许正常访问网络，从而提高了无线网络的整体安全性。
支持远程探针分析
WA5600X系列AP支持作为远程探针分析的Sensor设备，可以对覆盖区内的Wi-Fi报文进行侦听捕获并实时镜像到本地分析设备供网络管理员进行故障排查、优化分析。远程探针分析功能既可以针对工作信道进行无收敛镜像，也可以对所有信道轮询采样，灵活满足无线网络监控运维要求。
内置射频优化引擎(ROE)
WA5600X系列AP内置射频优化引擎(RF Optimizing Engine)，通过基于特征和协议的射频优化，有效提升无线部署中高密度接入、流媒体传输等场景中的应用加速能力和质量保障效果。其中包含：多用户公平调度、混合接入公平、过滤干扰、速率最优、频谱导航、组播增强(IPv4/IPv6)、逐包功率控制和智能带宽保障等。
支持智能负载均衡
WA5600X系列AP支持按接入用户数量和流量的复杂均衡方式，当无线控制器发现无线接入设备的负载超过设定的门限值以后，对于新接入的用户无线控制器会自动计算此用户周围是否还有负载较轻的无线接入设备可供用户接入，如果有则会拒绝用户的关联请求，用户会转而接入其他负载较轻的无线接入设备，但如果无线用户不在重叠覆盖区内，传统的负载均衡方式往往会导致连接不上网络，造成误均衡。H3C公司创新性的支持智能负载均衡技术，保证只对处于覆盖重叠区的无线用户才启动负载均衡功能，有效的避免误均衡的出现，从而最大限度的提高了无线网络容量。
支持中文SSID
WA5600X系列AP支持使用中文SSID，可指定最长包含16个汉字的SSID，也可以使用中英文混合的SSID，为国内用户提供了更大的使用便利。
支持TR-069特性(CWMP)
WA5600X系列AP支持TR-069特性，此特性方便网管人员从网络侧对位置分散的无线接入设备进行远程集中管理。TR-069是由DSL论坛(www.dslforum.org)所开发的系列技术规范之一，其全称为“CPE广域网管理协议”。
全面支持智能型有线无线一体化管理
H3C全系列无线产品都可以通过开放的网络管理协议实现基于WSM的有线无线一体化管理。
WSM是H3C在下一代业务软件平台iMC(intelligence Management Center/智能管理中心)的基础上开发的无线运营管理组件，不仅为管理员提供了灵活的组件选择，同时符合业界主流的SOA架构，具备良好的扩展性，能够满足客户网络管理不断发展的需求。基于Web的管理系统，为无线业务管理者提供了简便、友好的管理平台。与iMC智能管理平台及其它组件配合，还可实现无线设备的面板管理、故障管理、性能监控、软件版本管理、配置文件管理、接入用户管理等功能，并可对网络中的其它设备进行统一管理，真正实现智能型有线无线一体化管理。
产品规格
硬件规格
|
属性 |
WA5630X |
||
|
重量 |
4.7Kg |
||
|
尺寸(不包含设备支架长度) |
φ 260mm |
||
|
32针脚专业化室外一体化线缆 |
1个 |
以太端口 |
2个 |
|
IOT端口 |
1个 |
||
|
Console |
1个 |
||
|
天线 |
内置硬件智能天线 |
||
|
物联网 |
支持RFID、Zigbee等全制式物联网协议的扩展 |
||
|
内置蓝牙 |
支持，支持蓝牙console及iBeacon摇一摇功能 |
||
|
工作频段 |
802.11ac/n/a : 5.725GHz-5.850GHz ; 5.15~5.35GHz (中国) 802.11b/g/n : 2.4GHz-2.483GHz (中国) |
||
|
调制技术 |
OFDM : BPSK@6/9Mbps、QPSK@12/18Mbps、16-QAM@24Mbps、64-QAM@48/54Mbps MIMO-OFDM （11ac）: MCS 0-9 |
||
|
发射功率(最大) |
27dBm |
||
|
GPS |
支持 |
||
|
可调功率粒度 |
1dBm |
||
|
工作温度/存贮温度 |
-40ºC～65ºC/ -40ºC～85ºC |
||
|
工作湿度/存贮湿度 |
0%~100%(非冷凝) |
||
|
防护等级 |
IP68 |
||
|
功耗 |
7.5~55W |
||
|
安全规范 |
GB4943、EN60601-1-2(医疗)、UL/CSA 60950-1、EN/IEC 60950-1、EN/IEC 60950-22 |
||
|
EMC |
GB9254-2008、EN301 489、EN55022、FCC Part 15 |
||
|
射频认证 |
FCC Part 15、EN 300 328、EN 301 893、工信部无线电发射设备型号核准 |
||
|
Health |
FCC Bulletin OET-65C、EN 50385、IC Safety Code 6 |
||
|
MTBF |
>250000H |
||
软件规格
|
属性 |
WA5630X |
|
|
产品定位 |
室外放装型三频 |
|
|
11ac支持 |
空间流数 |
4 |
|
工作频段 |
5GHz |
|
|
80MHz捆绑 |
支持 |
|
|
1733Mbps(PHY) |
支持 |
|
|
整机11ac Wave2最高接入速率 |
2600Mbps（1733Mbps+867Mbps） |
|
|
MU-MIMO |
支持 |
|
|
A-MPDU |
支持 |
|
|
A-MSDU |
支持 |
|
|
最大相似性解调(MLD) |
支持 |
|
|
最大合并比接收(MRC) |
支持 |
|
|
空时分组码(STBC) |
支持 |
|
|
低密度奇偶校验编码(LDPC) |
支持 |
|
|
11n支持 |
空间流数 |
2 |
|
工作频段 |
2.4GHz和5GHz |
|
|
40MHz捆绑 |
支持(2.4GHz不推荐) |
|
|
400Mbps(PHY) |
支持 |
|
|
A-MPDU |
支持 |
|
|
最大相似性解调(MLD) |
支持 |
|
|
波束切换成型(TxBF) |
支持 |
|
|
最大合并比接收(MRC) |
支持 |
|
|
空时分组码(STBC) |
支持 |
|
|
低密度奇偶校验编码(LDPC) |
支持 |
|
|
WLAN基础 |
每射频最大接入用户数 |
256(实际用户数因应用环境等因素存在差异) |
|
虚拟AP(实际应用中推荐每射频至多设置5个) |
32 |
|
|
open system/shared key认证 |
支持 |
|
|
广播Probe请求应答控制 |
支持 |
|
|
WPA、WPA2、Pre-RSNA用户混合接入 |
支持 |
|
|
RTS/CTS |
支持 |
|
|
CTS-to-self |
支持 |
|
|
隐藏SSID |
支持 |
|
|
WLAN扩展 |
STA相关 |
支持STA异常下线检测、STA老化、基于STA的统计和状态查询等 |
|
接入用户数限制 |
支持 |
|
|
链路完整性检测 |
支持 |
|
|
Repeater模式 |
支持 |
|
|
安全策略 |
加密 |
支持64/128位WEP、动态WEP、TKIP、CCMP(11n推荐)加密 |
|
加密 802.11i |
支持多种密钥更新触发条件动态更新单播/广播密钥 |
|
|
支持 |
||
|
认证 |
支持802.1x认证、MAC地址认证、PSK认证、Portal认证等 |
|
|
用户隔离 |
支持： 1、无线用户二层隔离 2、基于SSID的无线用户隔离 |
|
|
转发安全 |
支持报文过滤、MAC地址过滤、广播风暴抑制等 |
|
|
无线端点准入 |
支持/无线EAD |
|
|
SSID与VLAN绑定 |
支持 |
|
|
智能无线业务感知(wIAA) |
支持 |
|
|
wIDS/wIPS |
支持 |
|
|
管理帧保护(802.11w) |
支持 |
|
|
实时频谱防护(RTSG) |
支持 |
|
|
AAA |
Radius Client |
支持 |
|
认证服务器多域配置 |
支持 |
|
|
备份认证服务器 |
支持 |
|
|
二三层功能 |
IP地址设置 |
支持：静态IP地址(FAT)或DHCP获取IP地址(可选option 60) |
|
Native IPv6 |
支持 |
|
|
IPv6 Portal |
支持 |
|
|
IPv6 SAVI |
支持 |
|
|
ACL |
支持(IPv4/IPv6) |
|
|
本地转发 |
支持：基于SSID+VLAN的本地转发 |
|
|
组播 |
IGMP Snooping/MLD Snooping |
|
|
服务质量 |
802.11e |
支持WMM |
|
优先级 优先级 QoS策略映射 |
支持以太网口802.1p识别和标记 |
|
|
支持无线优先级到有线优先级的映射 |
||
|
支持不同SSID/VLAN映射不同的QoS策略 |
||
|
支持L2~L4包过滤和流分类功能 |
支持 |
|
|
CAR |
支持 |
|
|
用户带宽管理 |
可按每STA分配可用带宽，或按照SSID分配所有STA共享总带宽 |
|
|
负载均衡 |
支持：基于流量、用户、频段(双频支持) |
|
|
频谱导航 |
支持 |
|
|
组播增强 |
支持：组播转单播(IPv4/IPv6) |
|
|
CAC(Call Admission Control) |
支持：基于用户数和基于信道利用率 |
|
|
SVP Phone |
支持 |
|
|
绿色节能 |
逐包功率控制(PPC) |
支持 |
|
Green AP模式 |
支持 |
|
|
动态MIMO省电 |
支持 |
|
|
增强型自动省电传送(E-APSD) |
支持 |
|
|
WMM Power Save |
支持 |
|
|
管理维护 |
网络管理 |
TR-069、SNMP V1/V2c/V3、Trap、HTTP(S) 、SSH、Telnet、FTP/TFTP |
|
管理SSID |
支持 |
|
|
日志功能 |
SYSLOG |
|
|
远程探针分析 |
支持 |
|
